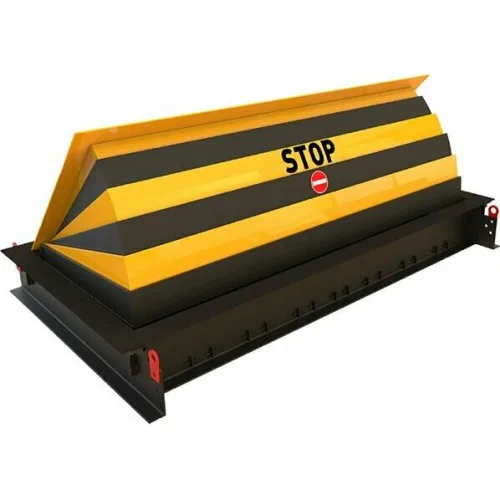

Блокиратор дорожный RB 900 SHALLOW серии RB для поверхностного монтажа CAME RB-20P90-SHLW (КАМЕ)

Блокиратор дорожный гидравлической серии RB SHLW Access Control K4 предназначен для организации контролируемого проезда и предотвращения несанкционированного въезда автотранспорта. Модель RB 900 SHALLOW разработана для поверхностного монтажа и рассчитана на эксплуатацию в составе системы безопасности объекта, где важны надежность работы, соответствие требованиям по классам защиты и предсказуемое поведение при срабатывании.

Конструктивная особенность исполнений серии — наличие шкафа управления и полного набора элементов, обеспечивающих управление и гидравлическую работу привода. Платформа оборудована зуммером и телескопической фронтальной панелью. Для автоматизации рабочего цикла предусмотрены элементы управления, а для устойчивости системы в разных условиях — технические решения, связанные с защитой, температурным диапазоном и исполнением по классу герметичности при установке соответствующих опций.

Комплектность и соответствие нормативным требованиям подтверждены заявленными характеристиками и эксплуатационными ограничениями, включая указанные стандарты безопасности и уровни сопротивления наездным воздействиям. Это позволяет использовать блокиратор в проектах, где требуется формализованный подход к выбору оборудования и его параметров.

RB-20P90-SHLW обеспечивает выполнение функций блокирования проезда и последующего возврата в исходное положение. Управление движением реализовано гидравлическим приводом с заданными скоростными показателями времени опускания и подъема, а также с учетом времени, указанного для типовой настройки с использованием гидроаккумулятора.

• Опускание и подъем в регламентируемых пределах времени: время опускания 3–5 с.
• Время подъема 3–5 с, с указанием варианта при установке HPU-HA-1P.
• Рабочий цикл поддерживается с заданной интенсивностью использования.
• Питание и работа блока управления рассчитаны на трехфазное электропитание (50 Гц) с указанными параметрами мощности.
• Функция аварийного ручного привода для управления в штатных ситуациях и при необходимости ручного подъема.
• Интеграция в экосистему CAME Connect: предусмотрена совместимость с возможностью «только управление».

Конструкция рассчитана на эксплуатацию при определенных географических и погодных условиях. Заявлен диапазон рабочих температур, а также параметры защиты блока управления и исполнительного устройства. Для предотвращения перегрева и корректной работы в разных климатических режимах важны заданные значения температурного диапазона и классы защиты, которые зависят от конкретной конфигурации установки.

• Монтаж: встроенный тип установки.
• Тип привода: гидравлический.

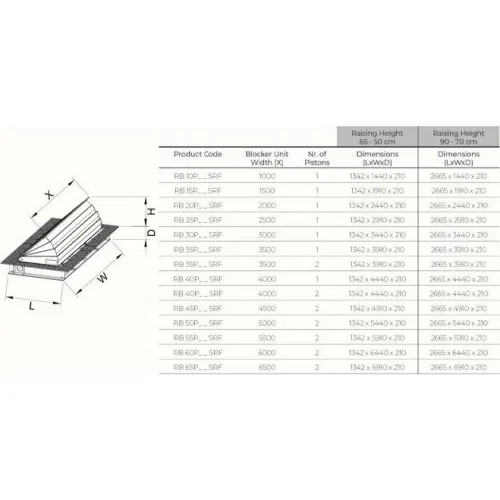

• Габаритные размеры: глубина 2000 мм, высота заграждающей части 900 мм, высота 290 мм, ширина 2565 мм, ширина заграждающей части 2000 мм.
• Толщина металла: 6 мм.
• Скоростные параметры: время опускания 3–5 с, время подъема 3–5 с.
• Интенсивность использования: «ИНТЕНСИВНОЕ».
• Циклов/час: 350.
• Нагрузка на ось: 40 т.
• Сопротивление наезду автомобиля: 7500 кг при 50 км/ч.
• Сопротивление проникновению: 687 кДж.
• Рабочее давление: 70–150 бар.
• Напряжение электропитания: 380 В (50 Гц).
• Потребляемая мощность: 2200 Вт.
• Макс. мощность: 3000 Вт (при установке HPU-HA-1P).

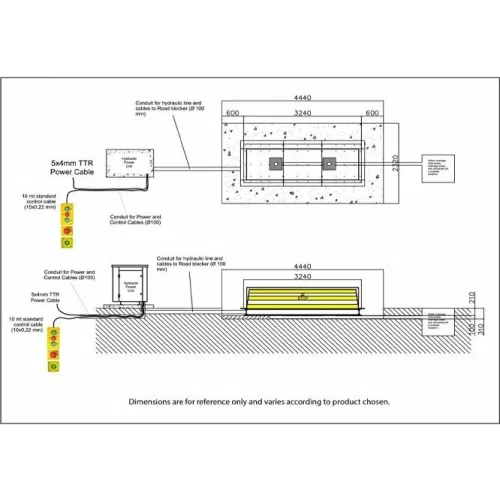

• Длина кабеля и рукава высокого давления в комплекте: 10 м.
• Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
• Класс защиты исполнительного устройства: IP68.
• Диапазон рабочих температур: -5°C / +55°C (указано расширение до -30°C / +70°C при установке HPU-HTRO и HPU-HTRC).
• Отделка заграждающей части: порошковая окраска (RAL9005 и RAL1003).
• Сертификат безопасности: K-4 (M30).
• Уровень безопасности: 3.
• Рычаг для ручного подъема: по умолчанию.
• Датчик уровня масла: при установке HPU-OLVLS.

Блокиратор дорожный RB SHLW Access Control K4 предназначен для защиты территорий, где требуется ограничение проезда транспортных средств. Его устанавливают для контролируемого въезда на площадки и зоны с повышенными требованиями к безопасности. Конструкция и параметры оборудования позволяют использовать модель в проектах, где важны нормативные уровни сопротивления наездным воздействиям и рабочие режимы при повышенной интенсивности эксплуатации.

Оборудование рассчитано на применение в составе систем управления доступом и интеграцию с решениями CAME Connect (управление). Для эксплуатации в расширенном температурном диапазоне, а также для достижения дополнительных уровней защиты и герметичности, предусмотрены варианты установки с использованием соответствующих опций, указанных в технических параметрах.

• Для объектов, где нужен контролируемый проезд и защита от несанкционированного въезда.
• Для площадок с интенсивной эксплуатацией (параметры циклов/час и интенсивности использования).
• Для территорий с требованиями к сопротивлению наездным воздействиям и классам безопасности.
• Для систем управления доступом, где предусмотрена интеграция с CAME Connect.
