Блокиратор автоматический выдвижной серии RBD Reinforced усиленный K4 CAME RBD-275H90-5 (КАМЕ)

Основная информация о блокираторе автоматическом выдвижном Reinforced усиленном K4 CAME

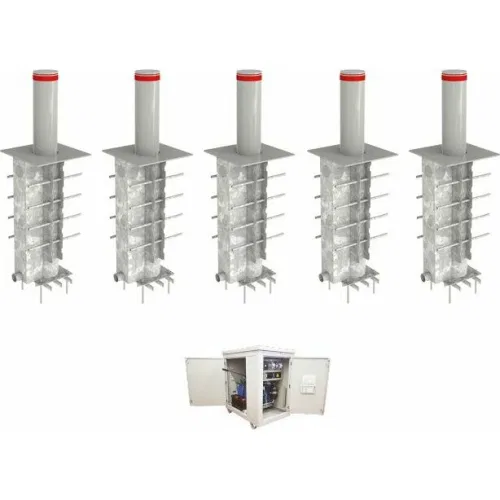

Блокиратор автоматический выдвижной серии RBD Reinforced усиленный K4 предназначен для организации надежной защиты проезжей части. Конструкция рассчитана на работу в составе противотаранных систем и реализует управляемое выдвижение цилиндра, обеспечивая контроль доступа транспортных средств на участке с повышенными требованиями к безопасности. Модель серии RBD поставляется в комплекте с необходимыми элементами управления и гидравлической частью, а также с элементами световой сигнализации и зуммером на столбах.

Исполнение разработано и изготовлено с учетом требований стандарта IWA 14-1 для классов N3C / 7200 / 48 km/h (30 mph), требований PAS68 для N3 / 7500 / 48 km/h (30 mph) и требований ASTM F2656 M, C7 (K-8) / 6800, 7200 / 48 km/h (30 mph). Это делает блокиратор подходящим для объектов, где важны показатели сопротивления наезду автомобиля и устойчивость системы к воздействию.

Встроенная гидравлическая система обеспечивает выполнение циклов опускания и подъема, а управление и интеграция компонентов позволяют обеспечить стабильную работу в заданном температурном диапазоне. Для полноценного использования могут требоваться совместимые опции, которые обеспечивают расширение условий работы, включая защиту по степени IP и обогрев управляющей части.

Функциональные возможности RBD-275H90-5

Автоматический выдвижной блокиратор реализует управление движением исполнительного устройства с заданными интервалами опускания и подъема. Управляющая часть обеспечивает работу системы в режиме интенсивного использования и поддерживает работу с подключенными датчиками, включая датчик уровня масла (при установке соответствующей опции). Для контроля состояния предусмотрена светодиодная индикация и звуковая сигнализация (зуммер) на столбах.

• Автоматическое выдвижение и опускание исполнительного цилиндра с заданным временем срабатывания: время опускания 2,5–5 с и время подъема 2,5–5 с (с указанием зависимости от установки гидравлического блока HPU-HA-HB).
• Наличие датчика уровня масла при установке HPU-OLVLS для контроля параметров масляной системы.
• Работа с заданной интенсивностью использования (ИНТЕНСИВНОЕ) и цикличностью до 350 циклов в час.
• Поддержка совместимости с CAME Connect: управление.
• Исполнение с защитой управляющего блока и исполнительного устройства: класс защиты блока управления IP55 (IP67 при установке HPU-IP67) и класс защиты исполнительного устройства IP68.
• Элементы безопасности и системы защиты уровня безопасности 3.

Технические особенности

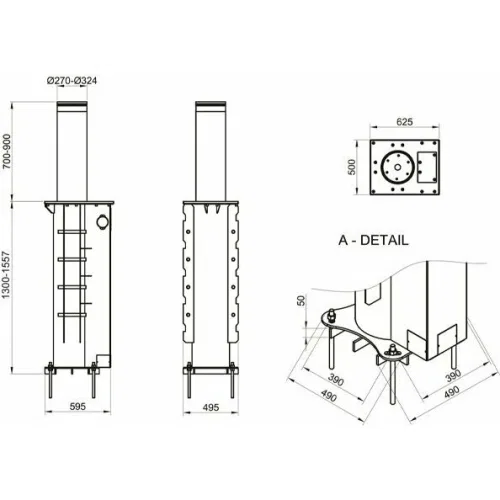

Модель рассчитана на работу в условиях наружной эксплуатации. Диаметр выдвижного цилиндра составляет 270 мм, высота выдвижного цилиндра — 900 мм. Толщина стенки выдвижного цилиндра указана как 8 мм с заполнением ребрами жесткости 65–90 мм. Конструкция также включает рычаг для ручного подъема по умолчанию, что важно при эксплуатации в нештатных ситуациях.

• Время опускания: 2,5–5 с; время подъема: 2,5–5 с (1 сек при установке HPU-HA-HB).
• Высота выдвижного цилиндра: 900 мм; диаметр выдвижного цилиндра: 270 мм.
• Датчик уровня масла: при установке HPU-OLVLS.
• Диапазон рабочих температур: от -5 °C до +55 °C (в расширенном варианте до -30 °C / +70 °C при установке HPU-HTRO и HPU-HTRC).
• Длина кабеля и рукава высокого давления в комплекте: 10 м.
• Интенсивность использования: ИНТЕНСИВНОЕ; циклов/час: 350.
• Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67); класс защиты исполнительного устройства: 68.
• Параметры электропитания: напряжение электропитания трехфазного тока 380 В, 50 Гц.
• Потребляемая мощность: 7500 Вт; максимальная мощность: 11000 Вт (при установке HPU-HA-HB).
• Рабочее давление: 60–120 бар.
• Нагрузка на ось: 50 т.
• Масса: 2150 кг.
• Отделка верхней части цилиндра: рубашка из нержавеющей стали AISI 304.
• Тип привода: гидравлический; тип монтажа: встроенный.
• Режим управления и совместимость: совместимость с CAME Connect — только управление.
• Сопротивление наезду автомобиля: 6800 кг / 48 км/ч.
• Сопротивление проникновению: 660 кДж.
• Сертификат безопасности: K-4 (M30).
• Уровень безопасности: 3.

Конструктивное решение рассчитано на работу с определенными режимами и параметрами гидравлической системы, а совместимые опции позволяют адаптировать эксплуатацию под условия объекта.

Применение

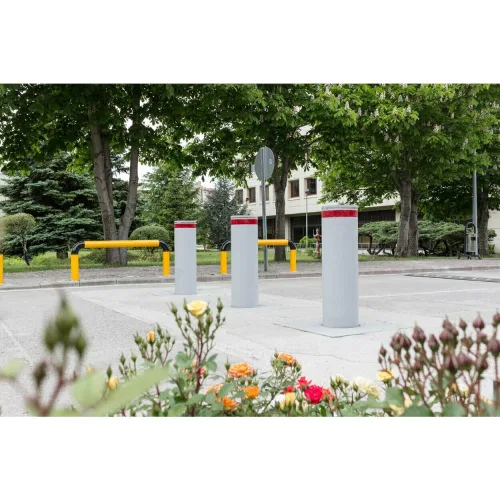

Блокиратор применяется для организации контролируемого движения транспортных средств на территориях с повышенными требованиями к безопасности. Исполнение предназначено для объектов, где требуется противотаранная защита и ограничение проезда, включая зоны въезда и участки с потенциальным риском несанкционированного доступа. Комплект и параметры системы рассчитаны на внедрение в проектах автоматизированного контроля, где важны показатели сопротивления наезду и соответствие классам безопасности.

• Установка в составе противотаранных систем и комплексов контроля доступа.
• Эксплуатация на объектах, где требуется встроенная установка и работа в наружных условиях.
• Подключение совместимых опций для расширения условий эксплуатации, включая защиту по IP и температурные условия.
• Использование с управляющей частью и гидравлическими элементами, предусмотренными комплектом поставки.
