Артикул: TBD-220H50-6
В наличии
Блокиратор автоматический выдвижной TBD 220H500 CAME TBD-220H50-6 (КАМЕ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о блокираторе автоматическом выдвижном TBD
Автоматический выдвижной блокиратор серии TBD предназначен для организации контролируемого проезда и защиты зон, где требуется надежное перекрытие. Модель TBD 220H500 выполнена в конструкции с выдвижным цилиндром: блок преграды перемещается вертикально и формирует физический барьер для транспортных средств. Поставляется в комплекте с необходимыми элементами управления и соединительными рукавами, а также рассчитан на работу в условиях, где важны предсказуемые циклы перемещения и стабильная работа привода.

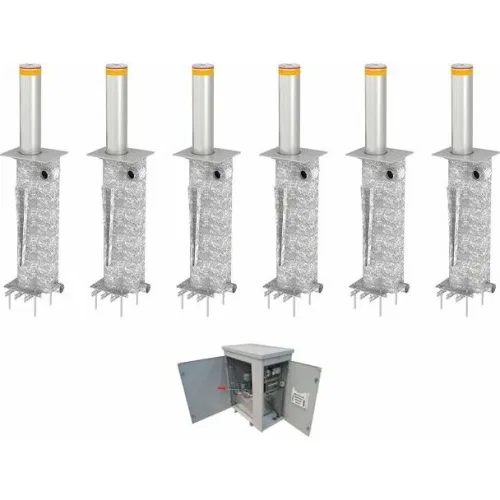

Комплект поставки включает 6 боллардов, шкаф управления с рукавом высокого давления длиной 10 метров, межблочные рукава 1,2 метра, клапан аварийного опускания преграды и кнопочную станцию (HPU-EBTN). Столбы оборудованы зуммером, светодиодной индикацией и рубашкой из нержавеющей стали. Это позволяет не только обеспечить управление режимами работы блокиратора, но и поддерживать визуальную и звуковую сигнализацию во время выполнения операций подъема и опускания.
Функциональные возможности TBD-220H50-6
Блокиратор автоматической выдвижной серии TBD рассчитан на выполнение циклов подъема и опускания преграды по заданному сценарию управления. В составе комплекса предусмотрена кнопочная станция для управления работой, а система обеспечивает корректную работу привода гидравлического типа. Для контроля работы предусмотрены решения по индикации на столбах, а также аварийные функции для опускания преграды в случае необходимости. Использование дополнительных опций требуется для полноценной эксплуатации в тех конфигурациях, где они указаны для корректной работы системы.
- Автоматический выдвижной привод с заданными интервалами времени опускания и подъема.
- Управление через кнопочную станцию (HPU-EBTN).
- Светодиодная индикация и зуммер на столбах для информирования пользователей.
- Наличие клапана аварийного опускания преграды.
- Работа в составе комплекта управления с шкафом и рукавами высокого давления.
Технические особенности
- Артикул: TBD-220H50-6.
- Время опускания: 2,5-6 с.
- Время подъема: 2,5-6 с (указано с оговоркой 1 сек при установке HPU-HA-HB).
- Высота выдвижного цилиндра: 500 мм.
- Диаметр выдвижного цилиндра: 220 мм.
- Датчик уровня масла: устанавливается при использовании опции HPU-OLVLS.
- Диапазон рабочих температур: от -5 °C до +55 °C (расширение возможно при установке HPU-HTRO и HPU-HTRC до -30 °C / +70 °C).
- Длина кабеля и рукава высокого давления в комплекте: 10 м.
- Интенсивность использования: ИНТЕНСИВНОЕ.
- Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
- Класс защиты исполнительного устройства: 68.
- Максимальная мощность: 10000 Вт (при установке HPU-HA-HB).
- Потребляемая мощность: 7500 Вт.
- Рабочее давление: 55-120 бар.
- Нагрузка на ось: 40 т.
- Напряжение электропитания трехфазного тока (50 Гц): 380 В.
- Толщина стенки выдвижного цилиндра: 6 мм.
- Рычаг для ручного подъема: предусмотрен при установке HPU-MANLFTP.
- Отделка верхней части цилиндра: нержавеющая сталь.
- Циклов/час: 350.
- Тип привода: гидравлический.
- Тип монтажа: встроенный.
- Датчик/индикация совместно с системой управления и столбами.
Применение

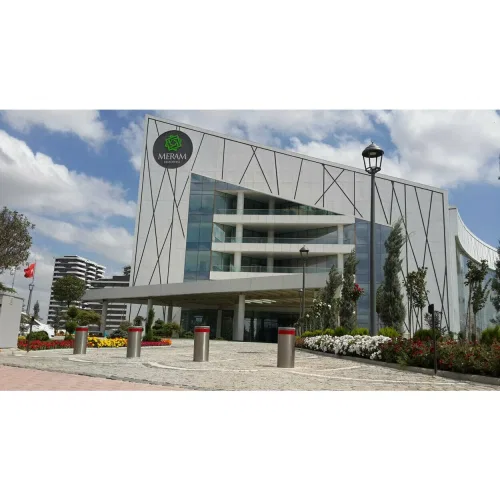

Блокиратор предназначен для организации проезда с контролем доступа на объектах, где требуется надежная физическая преграда для транспортных средств. Подходит для применения в составе систем дорожного регулирования с автоматическими выдвижными боллардами: комплекс поставляется вместе с шкафом управления, рукавами высокого давления и межблочными соединениями, что облегчает компоновку оборудования на объекте. Для полноценного использования в конкретных условиях эксплуатации требуются следующие опции: HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP, HPU-OLVLS.
Ограничения и условия использования
- Работа в заданных температурных пределах: базово от -5 °C до +55 °C, расширение возможно при установке соответствующих опций обогрева.
- Защита блоков управления соответствует классу IP55 и может быть повышена до IP67 при установке комплекта герметизации.
- Ручной подъем предусмотрен при установке опции HPU-MANLFTP.
- Для датчика уровня масла предусмотрена опция HPU-OLVLS.
- Расширение параметров мощности и времени подъема может зависеть от установки HPU-HA-HB.
Технические характеристики TBD-220H50-6
Безопасность, стандарты и сертификация
- Класс защиты блока управления
- IP55 (IP67 при установке HPU-IP67)
- Класс защиты исполнительного устройства
- 68
Идентификаторы товара
- Артикул
- TBD-220H50-6
Логистика
- Единица измерения
- шт
- Кратность упаковки
- 1
Монтаж, установка и крепление
- Встроенный монтаж
- встроенный
- Длина кабеля и рукава высокого давления в комплекте
- 10 м
Ограничения
- Рекомендованные опции для полноценного использования
- HPU-HTRC, HPU-IP67, HPU-HTRO, HPU-MANLFTP, HPU-OLVLS
Технические характеристики
- Время опускания
- 2,5-6 с
- Время подъема
- 2,5-6 с (1 сек при установке HPU-HA-HB)
- Нагрузка на ось
- 40 т
- Рабочее давление
- 55-120 бар
- Тип привода
- гидравлический
Функционал и возможности
- Рычаг для ручного подъёма
- при установке HPU-MANLFTP
Цвет и внешний вид
- Отделка верхней части цилиндра
- нержавеющая сталь
Электрические характеристики
- Макс. мощность
- 10000 Вт (при установке HPU-HA-HB)
- Потребляемая мощность
- 7500 Вт
Назначение и классификация
- Серия
- TBD
- Тип товара
- Блокиратор автоматический выдвижной
Размеры и физические параметры
- Высота выдвижного цилиндра
- 500 мм
- Диаметр выдвижного цилиндра
- 220 мм
- Масса
- 752 кг
- Толщина стенки выдвижного цилиндра
- 6 мм
Питание
- Напряжение электропитания
- 380 В (трехфазный ток, 50 Гц)
Комплектация
- Комплектация
- 6 боллардов, шкаф управления с рукавом высокого давления 10 м, межблочные рукава 1,2 м, клапан аварийного опускания преграды, кнопочная станция (HPU-EBTN); столбы со зуммером и светодиодной индикацией
Эксплуатация и условия использования
- Диапазон рабочих температур
- -5 °C / +55 °C (-30 °C / +70 °C при установке HPU-HTRO и HPU-HTRC)
- Интенсивность использования
- ИНТЕНСИВНОЕ
- Циклов/час
- 350
Совместимость
- Датчик уровня масла
- при установке HPU-OLVLS
- Совместимость с CAME Connect
- только управление
