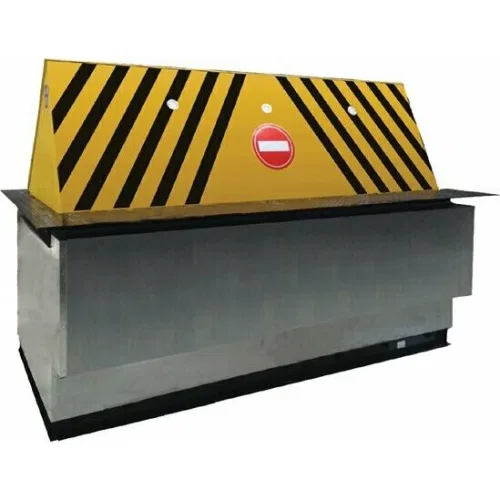

Блокиратор дорожный RB 900 CAME RB-45F90-2p (КАМЕ)

Основная информация о блокираторе дорожном RB серии RB для контроля доступа

Блокиратор дорожный гидравлический серии RB от CAME предназначен для обеспечения контролируемого проезда на территориях с повышенными требованиями к безопасности. Модель RB 900 с двумя гидроцилиндрами перекрывает проезд заграждающей частью и рассчитана на интенсивную эксплуатацию в составе систем контроля доступа, где важно сочетать надежное срабатывание, устойчивость к воздействию и соответствие требованиям безопасности.

Конструкция выполнена с использованием гидравлического привода и встроенного типа монтажа. Исполнительное устройство и шкаф управления предназначены для совместной работы в рамках единой системы, а наличие платформы с зуммером помогает формировать информирующие сигналы в процессе работы.

Комплект поставки включает шкаф управления с рукавом высокого давления длиной 10 м, ручной аварийный насос и кнопочную станцию (HPU-EBTN). Для управления доступны решения, предусмотренные системой CAME, а поддержка управления через CAME Connect обеспечивается на уровне «только управление».

Функциональные возможности RB-45F90-2p

RB 900 обеспечивает работу механизма поднятия и опускания заграждающей части с заданными временными параметрами и формирует предсказуемый цикл срабатывания.

• Время опускания: 3-5 с.
• Время подъема: 3-5 с (указано с учетом установки HPU-HA-2P).
• Интенсивный режим эксплуатации с характеристикой «ИНТЕНСИВНОЕ».
• Класс безопасности исполнительного устройства и блока управления поддерживается за счет указанных степеней защиты.
• Совместимость с CAME Connect: только управление.

Для аварийных ситуаций предусмотрен ручной аварийный насос, позволяющий осуществлять ручные действия при необходимости, а также предусмотрены решения контроля состояния системы, включая датчик уровня масла при установке соответствующего оборудования.

Технические особенности

• Тип привода: гидравлический.
• Тип монтажа: встроенный.

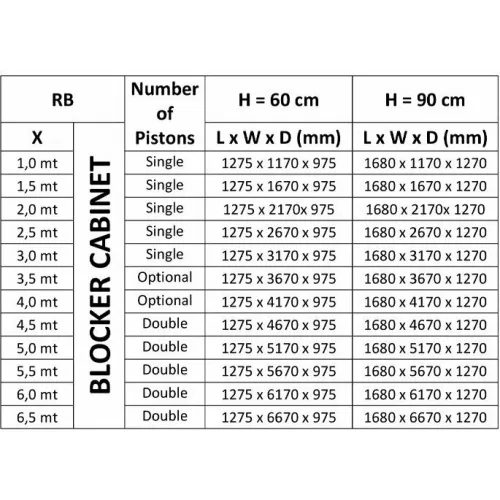

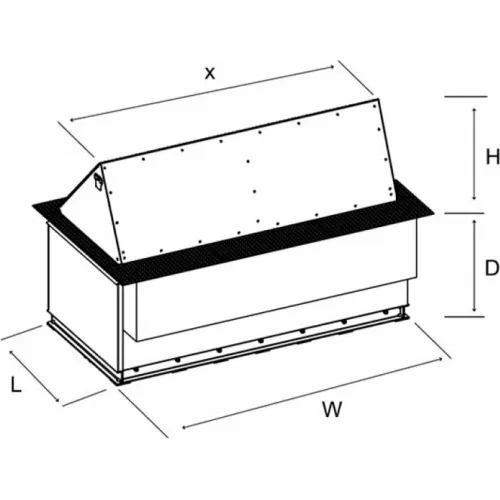

• Габаритные параметры: высота 1270 мм, высота заграждающей части 900 мм, глубина 1660 мм, ширина 4660 мм, ширина заграждающей части 4500 мм.
• Параметры работы: цикл в пределах 350 циклов/час.
• Диапазон рабочих температур: от -5 °C до +55 °C (дополнительно указан расширенный диапазон при установке HPU-HTRO и HPU-HTRC: -30 °C / +70 °C).
• Электропараметры: напряжение электропитания трехфазного тока 380 В при 50 Гц.
• Потребляемая мощность: 4000 Вт.
• Макс. мощность: 5500 Вт (при установке HPU-HA-2P).
• Рабочее давление: 70-150 бар.
• Степени защиты: блок управления IP55 (указано также IP67 при установке HPU-IP67), исполнительное устройство IP68.
• Толщина металла: 4 мм.
• Отделка заграждающей части: порошковая окраска (RAL9005 и RAL1003).
• Кабель и рукав высокого давления в комплекте: длина 10 м.
• Нагрузка на ось: 40 т.
• Сопротивление наезду автомобиля: 7500 кг / 50 км/ч.
• Сопротивление проникновению: 687 кДж.
• Сертификат безопасности: K-4 (M30).
• Рычаг для ручного подъёма: по умолчанию.
• Уровень безопасности: 3.
• Отдельные опции для индикации и контроля: мигающий индикатор при установке RB-FLSH2 (указано в перечне параметров).
• Питание/управление: кнопочная станция (HPU-EBTN) присутствует в составе комплекта.

Применение

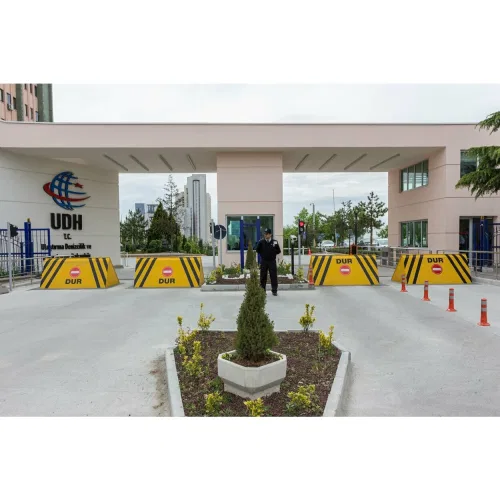

RB 900 предназначен для применения на объектах, где нужен гидравлический дорожный блокиратор для управления проездом транспорта: при организации контролируемых въездов, ограничении доступа на территории и обеспечении барьерной функции. Модель рассчитана на работу в составе систем управления доступом и подходит для применения в условиях интенсивной эксплуатации.

Значения времени срабатывания, параметры защиты, рабочее давление, диапазон температур и указанные уровни устойчивости к воздействию помогают использовать устройство в сценариях, где важны предсказуемость цикла и соответствие требованиям безопасности, предъявляемым к системам блокирования. При необходимости расширения температурного диапазона и обеспечения дополнительных степеней защиты предусмотрены соответствующие варианты оборудования, упомянутые в технических характеристиках.
