Комплект S-эко для откатных ворот без направляющего рельса CAME 1710019 (КАМЕ)

Основная информация о комплекте для откатных ворот CAME

Комплект S-эко для откатных самонесущих ворот предназначен для комплектации узлов перемещения и фиксации створки в системе откатных ворот. Он рассчитан на работу с воротами, масса створки которых не превышает 350 кг, и позволяет собрать рабочий комплект без направляющего рельса — когда направляющая часть уже предусмотрена конструкцией ворот или подбирается отдельно под проект.

Данная комплектация ориентирована на применение в типовых решениях для частного и коммерческого использования, где важны корректная работа роликового узла и надежная фиксация в конечных положениях. Комплект подходит для обустройства механики откатных ворот и включает основные элементы для движения створки, а также компоненты для ограничения перемещения на концах.

Функциональные возможности 1710019

• Обеспечивает движение створки откатных самонесущих ворот за счет тележки с роликами.
• Поддерживает работу роликового узла в штатных режимах с нагрузкой до 350 кг по массе створки.
• Формирует конечную фиксацию за счет концевого ролика и улавливателя концевого ролика.
• Укомплектован заглушкой для рельса (2 шт.) для корректной работы узла рельсовой части в предусмотренной конфигурации.
• Включает скобу направляющую FRS 2 с 2 роликами для формирования направляющей и стабильного положения створки в процессе перемещения.
• Поставляется в комплекте с крепежом — винтами M10×25 (15 шт.) для сборки элементов в рамках комплекта.

Технические особенности

• Тип применения: комплект для откатных самонесущих ворот без направляющего рельса.
• Максимальная масса створки: до 350 кг.

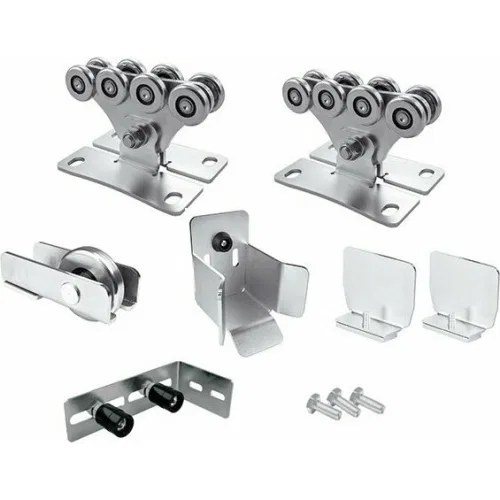

• Состав комплекта: тележка SE с 8 роликами (2 шт), ролик концевой, улавливатель концевого ролика, заглушка для рельса (2 шт), скоба направляющая FRS 2 с 2 роликами.
• Крепеж в комплекте: винты M10×25 (15 шт.).
• Комплект поставляется в единице измерения «шт».
• Кратность упаковки: 1.
• Вес: 11,28 кг.

Применение

Комплект 1710019 предназначен для сборки узлов откатных самонесущих ворот, когда требуется укомплектовать систему роликов и направляющих элементов для перемещения створки и работы в конечных положениях. Рекомендуется использовать комплект в проектах ворот с массой створки до 350 кг, чтобы обеспечить корректную работу роликового механизма и концевой фиксации.

Ограничения и условия использования

• Не допускается эксплуатация с превышением максимальной массы створки (350 кг).
• Комплект рассчитан на сборку в составе системы откатных ворот; особенности конкретной конструкции зависят от выбранной компоновки направляющих элементов.

Логистические данные

• Единица измерения: шт.
• Кратность упаковки: 1.
• Вес: 11,28 кг.
