Комплект S для откатных ворот, без направляющего рельса CAME 1710041 (КАМЕ)

Основная информация о комплекте S для откатных ворот CAME

Комплект S для откатных ворот, без направляющего рельса, предназначен для комплектации откатных самонесущих ворот. Набор рассчитан на эксплуатацию в составе воротной системы, где важны стабильное перемещение створки и корректная работа элементов узла. Комплект включает тележку серии S с роликами, а также необходимые концевые элементы и компоненты для формирования узла в зоне направляющих и фиксации.

Особенность комплекта — ориентация на ворота с определённой максимальной массой створки. Производитель указывает ограничение по максимальной массе ворот, что помогает подобрать комплект под проект и избежать перегрузки конструктивных элементов. Такой подход упрощает комплектацию откатных ворот при монтаже и последующей эксплуатации.

Функциональные возможности 1710041

Комплект обеспечивает работу узла откатных самонесущих ворот за счёт набора взаимосвязанных компонентов:

• тележка серии S с набором роликов обеспечивает перемещение створки по направляющему элементу;
• концевой ролик помогает сформировать корректную работу узла в конечной зоне хода;
• улавливатель концевого ролика обеспечивает фиксацию и корректную реакцию в зоне окончания движения;
• заглушка для рельса применяется для закрытия/оформления части направляющего решения и защиты узла;
• скоба направляющая FRS 2 с роликами поддерживает направляющую функцию в составе системы;
• крепёжные элементы (винты) обеспечивают сборку комплекта в составе воротной группы.

Набор рассчитан на применение в составе воротной конструкции и ориентирован на работу при штатной эксплуатации.

Технические особенности

Комплект подбирается по параметрам ворот и поставляется как единый набор компонентов:

• Макс. масса створки: 500 кг.
• Максимальная масса ворот: 500 кг.
• Габаритная и упаковочная информация: единица измерения — шт; кратность упаковки — 1.
• Вес: 13.74 кг.

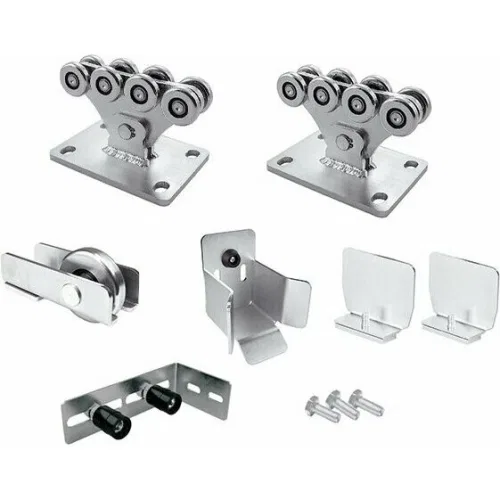

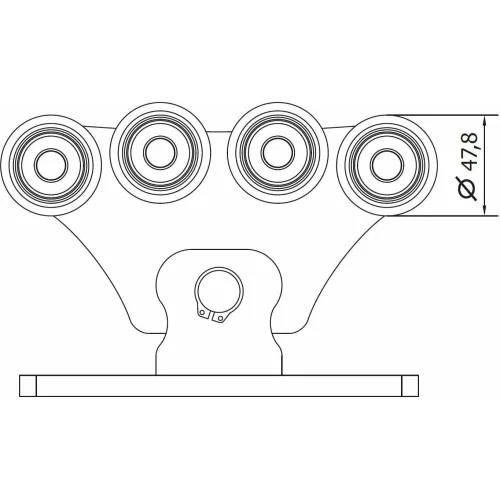

В комплект также входят элементы тележки и концевой группы, указанные в составе набора: тележка S с 8 роликами (2 шт), ролик концевой, улавливатель концевого ролика, заглушка для рельса (2 шт), скоба направляющая FRS 2 с 2 роликами и винты М10×25 (15 шт).

Применение

Комплект S для откатных ворот используется при монтаже откатных самонесущих ворот, когда требуется собрать узел роликовых опор и концевую часть системы. Подбор выполняют с учётом максимальной массы ворот/створки. Набор применяется как часть воротной конструкции и обеспечивает корректное перемещение створки в пределах проектного решения.

При проектировании и установке важно соблюдать требования по совместимости узлов и использовать комплект в пределах указанной максимальной массы.
