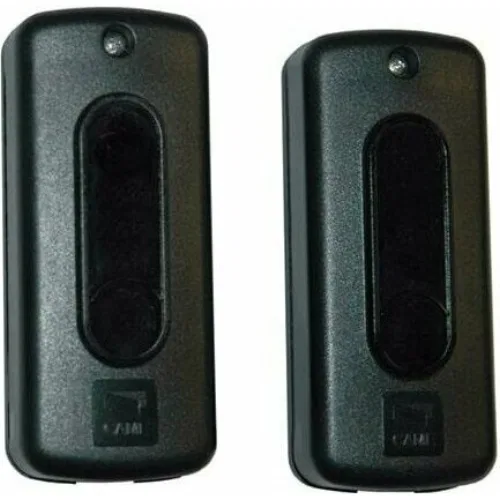

Фотоэлементы / передатчик, приемник / накладные, дальность 20 м CAME 001DIR20 (КАМЕ)

Основная информация о фотоэлементах CAME

Комплект накладных фотоэлементов с электропитанием предназначен для построения функций обнаружения и контроля доступа в автоматизированных системах. Модель DIR20 относится к решениям с дальностью действия 20 м, что делает ее удобной для организации работы инфракрасных барьеров на объекте, где требуется надежная фиксация зоны прохода.

Устройство рассчитано на электропитание 24 В и имеет степень защиты IP54, что позволяет использовать его в условиях наружной эксплуатации. В конструкции предусмотрен контроль наличия сигналов с использованием оптического канала «передатчик–приемник», а также выходные электрические цепи для подключения автоматики.

Функциональные возможности 001DIR20

• Обнаружение препятствия или присутствия в зоне действия фотоэлементов на расстоянии до 20 м.
• Работа с питанием 24 В для согласования с электрическими цепями системы.
• Защита корпуса по классу IP54 для устойчивости к воздействию внешней среды.
• Контактная схема без наличия нормально открытого (NO) контакта.
• Возможность совместной работы нескольких комплектов фотоэлементов при условии корректной схемы установки для предотвращения наложения сигналов.

Технические особенности

• Макс. дальность действия: 20 м.
• Наличие NO (нормально открытого) контакта: НЕТ.
• Класс защиты (IP): 54.
• Напряжение электропитания: 24 В.
• Потребляемый ток: 60 мА (при 24 В).
• Макс. нагрузка контактов при 24 В: 0,5 А.
• Диапазон рабочих температур: -20 ÷ +55 °C.
• Габариты упаковки: 49 × 121 × 55 мм.
• Вес: 0,16 кг.
• Единица измерения: шт.

Применение

Фотоэлементы DIR20 применяются в составе систем автоматики, где требуется обеспечить безопасное срабатывание при пересечении зоны датчика. Максимальная дальность 20 м позволяет организовать корректную работу для проходов и проездов на объекте. При установке двух или более комплектов важно исключить наложение сигналов: необходимо чередовать положение приемника (RX) и передатчика (TX), чтобы каждый комплект работал в своей зоне и не влиял на соседние.

Рабочий диапазон температур -20 ÷ +55 °C и степень защиты IP54 поддерживают эксплуатацию в наружных условиях, когда требуется стабильная работа в течение длительного времени.

Ограничения и условия использования

• При одновременной установке нескольких комплектов необходимо чередовать положение приемника (RX) и передатчика (TX) для предотвращения наложения сигналов.
• Эксплуатация в температурном диапазоне -20 ÷ +55 °C.
