Комплект ATS30AGM автоматики для двухстворчатых распашных ворот CAME 8K01MP-038 (КАМЕ)

Основная информация о комплекте автоматики для двухстворчатых распашных ворот CAME

Комплект ATS30AGM предназначен для автоматизации двухстворчатых распашных ворот. Комплект рассчитан на установку в жилом секторе, а также на общественных и промышленных объектах с умеренной интенсивностью эксплуатации. Решение построено на основе телескопического привода: позволяет организовать автоматическое открывание и закрывание створок в соответствии с задачами конкретного объекта.

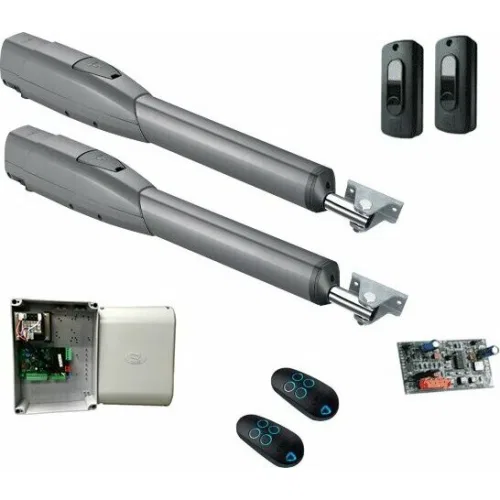

В комплекте предусмотрены элементы, необходимые для работы системы управления и безопасного движения створок: приводной механизм, блок управления, средства радиоуправления и фотоэлементы. Подбор комплекта выполнен под эксплуатационные параметры ворот, включая допустимую ширину створки и массу, а также рабочие условия по температуре и условиям монтажа.

Для удобства эксплуатации важны и базовые технические параметры: класс защиты, время открывания и диапазон рабочих температур. Эти характеристики помогают планировать установку и дальнейшую эксплуатацию оборудования на объекте.

Функциональные возможности 8K01MP-038

• Автоматическое открывание и закрывание створок двухстворчатых распашных ворот с питанием 230 В.
• Управление движением по радиоканалу с применением радиосистемы комплекта.
• Функция фотоконтроля препятствий с использованием фотоэлементов для повышения безопасности движения створок.
• Настройка и работа привода на основе телескопического механизма с поддержкой режима работы в заданном цикле.
• Защита электроники и компонентов комплекта в соответствии с заявленным классом защиты IP 54.

Технические особенности

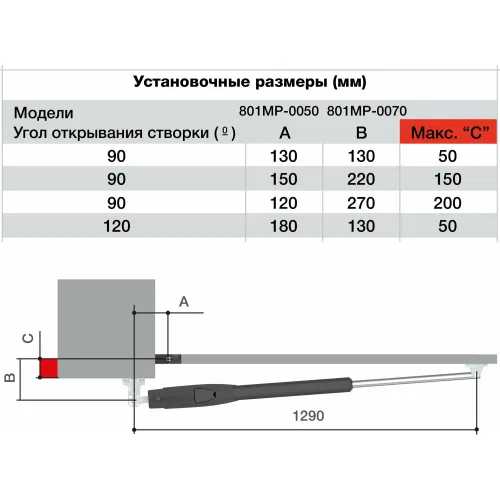

Комплект ATS30AGM рассчитан на использование со створками ворот заданных габаритов и массы. Для подбора особенно важны параметры по ширине створки, массе, значению C и временным характеристикам движения.

• Макс. ширина створки: 3 м.
• Макс. масса створки: 800 кг.
• Макс. значение C: 200 мм.
• Класс защиты: IP 54.
• Время открывания на 90°: 20 с.
• Толкающее усилие: 400–3000 Н.
• Диапазон рабочих температур: от -20 до +55 °C.
• Напряжение электропитания (50 Гц): 230 В.
• Циклов/час: 20.
• Напряжение электропитания двигателя: 230 В.
• Параметры упаковки: вес 23,7 кг, габариты 1200 × 810 × 800 мм (Ш × В × Г).
• Единица измерения: шт, кратность упаковки: 4.

Применение

Комплект автоматики ATS30AGM подходит для автоматизации распашных двухстворчатых ворот на объектах, где требуется умеренная интенсивность эксплуатации. Решение ориентировано на жилой сектор, а также на общественные и промышленные территории, где важны понятные технические параметры по нагрузке створок и условиям работы в заданном температурном диапазоне.

При монтаже следует учитывать указанные допустимые значения по ширине и массе створки, а также требования к установке и электропитанию. Для обеспечения безопасного движения створок комплектацию по фотоэлементам и корректную настройку системы управления рекомендуется выполнять в соответствии с назначением компонентов.

Также стоит учитывать, что оборудование поставляется в упаковке с кратностью 4 шт и рассчитано на установку в составе системы автоматизации ворот.
