Усилитель/повторитель сигнала для системы домофонии CAME 62704701 (КАМЕ)

Основная информация о усилителе/повторителе сигнала для системы домофонии CAME

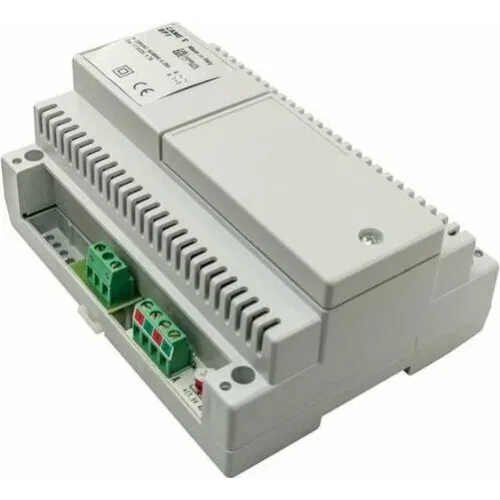

Усилитель/повторитель сигнала для системы домофонии CAME предназначен для стабильной передачи аудио, видео и данных в составе домофонных линий. Устройство выполнено в пластмассовом корпусе для монтажа в электрощитах и на DIN-рейке по стандарту EN50022, рассчитано на установку в модульном пространстве 8 DIN. Конструктивно предусмотрена плата для непосредственного питания абонентских устройств и элементы управления настройкой уровня сигнала и обслуживанием устройства.

Модель рассчитана на эксплуатацию от сетевого питания ~230 В, 50/60 Гц. Корпус обеспечивает защиту от воды и пыли с классом IP30, что позволяет использовать усилитель внутри помещений в условиях нормальной эксплуатации.

Функциональные возможности 62704701

• Пластмассовый корпус для установки на DIN-рейку в электрощитах (EN50022), низкопрофильное исполнение.
• Плата непосредственного питания абонентских устройств: 20 В, ток до 800 мА, с электронным предохранителем.
• Защита от перегрузок и коротких замыканий.
• Клеммы для подключения входа/выхода магистрали (IN/OUT) для работы в составе линии.
• 7 перемычек для регулировки уровня сигнала в зависимости от расстояния.
• Переключатель для обновления прошивки устройства через разъём MiniUSB.
• Кнопка сброса настроек устройства.
• Потенциометры для регулировки звука от/к абонентскому устройству.
• Два светодиодных индикатора, отображающих подключение и передачу данных.

Технические особенности

• Потребляемый ток: 400 мА.
• Напряжение электропитания: 230 В (50 Гц).
• Напряжение питания шины: 20 В.
• Потребляемый ток шины: 800 мА за 1′ и 200 мА за 3′.
• Размер по DIN: 8 DIN.
• Диапазон рабочих температур: 0 ÷ +35 °C.
• Класс защиты от воды и пыли: IP30.
• Габариты корпуса (Ш×В×Г): 132 × 132 × 164 мм.

Где применяется

Усилитель/повторитель сигнала применяется в домофонных системах для компенсации потерь на линии и поддержания требуемого уровня аудио, видео и данных между компонентами системы. Устройство подходит для монтажа в электрощитах и распределительных шкафах, где требуется установка модульного оборудования на DIN-рейку, а также предусматривается настройка уровня сигнала под конкретную длину магистрали.

Регулировки и элементы управления позволяют адаптировать работу устройства под параметры линии и выполнять обслуживание через MiniUSB и кнопку сброса. При подборе и установке следует учитывать допустимый диапазон рабочих температур и использование внутри помещений с защитой IP30.
