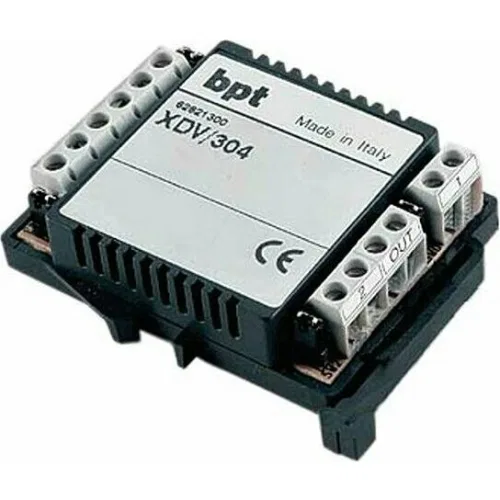

Видеораспределитель с 4 выходами CAME XDV/304 62821300 (КАМЕ)

Основная информация о видеораспределителе с 4 выходами CAME

Видеораспределитель с 4 выходами CAME предназначен для построения линий в видеодомофонных системах, где требуется распределять видеосигнал от входа к абонентским устройствам. Компактный корпус рассчитан на установку в разветвительные коробки или на DIN-рейку в электрощитах (формат 1 DIN), что упрощает монтаж в условиях ограниченного пространства и обеспечивает аккуратную компоновку в шкафах управления. Устройство выполнено в миниатюрном корпусе и рассчитано на работу без отдельного электропитания.

Конструктивно видеораспределитель оснащён четырьмя видеовыходами на абонентские устройства и четырьмя клеммами для подключения магистрали ВХОДА/ВЫХОДА. Для корректной работы на линиях предусмотрены концевые резистивно-емкостные заглушки (перемычки) для каждого выхода, кроме первого: это позволяет поддерживать согласование и стабильное прохождение видеосигнала в системе.

Функциональные возможности 62821300

• Распределение видеосигнала: передача с входа на абонентские выходы (4 выхода).
• Подключение магистрали ВХОДА/ВЫХОДА через клеммы для удобного монтажа в линиях.
• Согласование линии с помощью концевых резистивно-емкостных заглушек (перемычек) для выходов со второго по четвертый.
• Установка в разветвительные коробки или на DIN-рейку в электрощитах (EN50022), форм-фактор 1 DIN.
• Эксплуатация без подачи электропитания на устройство.

Технические особенности

• Количество модулей в основной линии: до 10 (максимум).
• Затухание пропускания видеосигнала на вход/выход: 0.6 дБ.
• Затухание для каждого видео выхода: 20 дБ.
• Размер: 1 DIN.
• Класс защиты от воды и пыли: IP30.
• Диапазон рабочих температур: 0 ÷ +35 °C.
• Габариты: ширина 38 мм, высота 73 мм, глубина 102 мм.
• Вес: 0.048 кг.

Где применяется

Видеораспределитель с 4 выходами CAME применяется при разветвлении видеолиний в домофонных и видеодомофонных системах, когда один источник сигнала требуется разделить на абонентские направления. Благодаря установке на DIN-рейку в электрощитах устройство удобно размещать в корпусах оборудования, а формат 1 DIN помогает сохранить компактность компоновки. Работает в рамках заявленных условий по температуре и степени защиты IP30.

Для монтажа предусмотрены клеммы магистрали ВХОДА/ВЫХОДА и подходящая схема подключения с согласующими перемычками на соответствующих выходах, что важно для корректной передачи видеосигнала по линиям.
