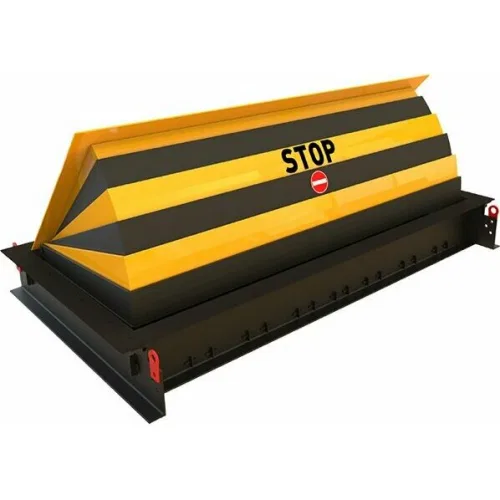

Блокиратор дорожный RRB 900 SHALLOW CAME RRB-30P90-SHLW (КАМЕ)

Основная информация о дорожном блокираторе CAME серии RRB SHLW Reinforced

Дорожный блокиратор гидравлический серии RRB SHLW Reinforced усиленный K8 предназначен для обеспечения контроля доступа на автомобильных проездах. Модель RRB 900 SHALLOW рассчитана на монтаж в составе систем дорожной безопасности и поставляется с комплектом оборудования управления: шкафом управления с рукавом высокого давления длиной 10 метров, ручным аварийным насосом и кнопочной станцией (HPU-EBTN). Конструкция платформы включает зуммер и телескопическую фронтальную панель, что упрощает эксплуатацию и повышает удобство использования при обслуживании.

Оборудование разработано и изготовлено с учетом требований безопасности и ударопрочности по нормам IWA, PAS и ASTM, включая классы N2A, N2B, N3C и соответствующие параметрам скорости и массы при испытаниях. Такая основа делает блокиратор подходящим для объектов, где требуется устойчивость к наезду и надежное выполнение циклов открытия и закрытия.

Функциональные возможности RRB-30P90-SHLW

Управление блокиратором выполняется через комплект шкафа управления и кнопочной станции, при этом предусмотрены дополнительные режимы эксплуатации, которые учитывают особенности подключения и обслуживания.

• Гидравлический привод обеспечивает перемещение исполнительного устройства и выполнение циклов подъема/опускания.
• Телескопическая фронтальная панель и зуммер поддерживают информирование о состоянии и повышают удобство работы персонала.
• Система аварийного управления: ручной аварийный насос позволяет выполнить действия при необходимости в нештатных ситуациях.
• Параметры скорости и времени перемещения заданы для эксплуатации в режимах, предусмотренных комплектом и условиями монтажа.
• Поддержка интеграции с решениями CAME Connect осуществляется как управление.

Технические особенности

• Время опускания: 3-5 с.
• Время подъема: 3-5 с (указано дополнение: 1 сек при установке HPU-HA-1P).

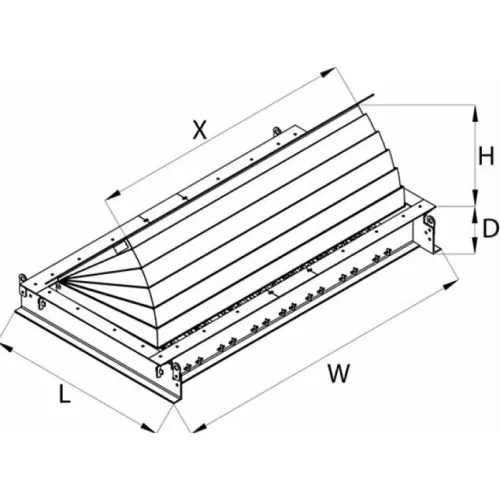

• Высота: 390 мм.
• Высота заграждающей части: 900 мм.
• Глубина: 2000 мм.
• Интенсивность использования: ИНТЕНСИВНОЕ.
• Ширина: 3455 мм.
• Ширина заграждающей части: 3000 мм.
• Датчик уровня масла: при установке HPU-OLVLS.
• Диапазон рабочих температур: -5°C / +55°C (дополнительно указано расширение: -30°C / +70°C при установке HPU-HTRO и HPU-HTRC).
• Длина кабеля и рукава высокого давления в комплекте: 10 м.
• Класс защиты блока управления: IP55 (IP67 при установке HPU-IP67).
• Класс защиты исполнительного устройства: 68.
• Макс. мощность: 4000 Вт (при установке HPU-HA-1P).
• Потребляемая мощность: 3000 Вт.
• Рабочее давление: 70-150 бар.
• Рычаг для ручного подъема: по умолчанию.
• Класс безопасности: K-12 (M40).
• Сопротивление наезду автомобиля: 7500 кг / 65 км/ч.
• Сопротивление проникновению: 1110 кДж.
• Тип привода: гидравлический.
• Тип монтажа: встроенный.
• Толщина металла: 6+5 мм.
• Уровень безопасности: 2.
• Циклов/час: 350.
• Нагрузка на ось: 50 т.
• Напряжение электропитания трехфазного тока: 380 В, 50 Гц.
• Отделка заграждающей части: порошковая окраска (RAL9005 и RAL1003).

Применение

Блокиратор предназначен для организации контролируемого проезда и защиты периметра, где требуется надежное противонаездное исполнение. Он подходит для объектов, в которых важны заданные параметры циклов, работа в условиях установленных температур и поддержка управления через комплект поставки. Конфигурация с учетом классов защиты и ударопрочности рассчитана на эксплуатацию в режимах интенсивного использования.

Ограничения и условия использования

• Использование в расширенном температурном диапазоне связано с установкой дополнительных систем обогрева (указано: HPU-HTRO и HPU-HTRC).
• Повышение класса защиты блока управления до IP67 предусмотрено при установке комплекта герметизации (указано: HPU-IP67).
• Часть параметров по скорости и мощности зависит от применяемой конфигурации гидрооборудования (указано: HPU-HA-1P, а также соответствующие режимы подъема).
• Датчик уровня масла используется при установке HPU-OLVLS.
