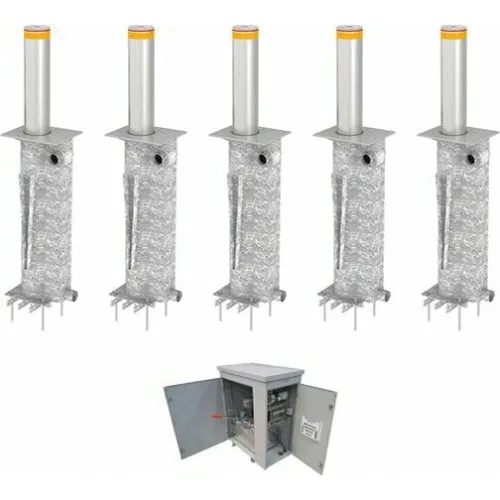

Комплект на основе автоматического болларда TBD 220H600 KIT (5 Bollards) CAME TBD-220H60-5-110000011100 (КАМЕ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о комплекте на основе автоматического болларда TBD
Комплект на основе автоматического болларда серии TBD предназначен для организации надежного контроля проезда на объектах, где требуется работа выдвижного барьерного элемента в автоматическом режиме. Конструкция рассчитана на эксплуатацию в сложных климатических условиях: используется гидравлический цилиндр двойного действия, а также предусмотрен дополнительный подогрев масла и электроники, чтобы обеспечить стабильную работу при низких температурах. В комплекте предусмотрены основные элементы для формирования системы и комплект сопутствующих компонентов для управления и эксплуатации.
Модельный набор относится к серии Traffic Regulation, то есть ориентирован на регулирование потока транспорта и решение задач обеспечения безопасности на подъездах и проездах. Комплект включает пять боллардов и управляющие компоненты, необходимые для полноценной работы системы.
Функциональные возможности TBD-220H60-5-110000011100
- Звуковой сигнал во время подъема и опускания.
- Остановка боллардов при возникновении экстренной ситуации (по умолчанию) либо автоматическое опускание/поднимание в зависимости от логики управления.
- Режим ручного управления при сбое питания или при техническом обслуживании с использованием ручного насоса и ручного клапана.
- Автоматический подъем болларда после проезда автомобиля при подключении магнитных петель или аналогичных датчиков.
- При отключении электропитания болларды сохраняют свое прежнее положение (по умолчанию); для опускания требуется аварийное питание (опция HPU-DCMB).
Технические особенности
- Время опускания: 2,5–6 с.
- Время подъема: 2,5–6 с.
- Высота выдвижного цилиндра: 600 мм.
- Диаметр выдвижного цилиндра: 220 мм.
- Диапазон рабочих температур: -30 °C / +70 °C.
- Длина кабеля и рукава высокого давления в комплекте: 10 м.
- Интенсивность использования: интенсивное.
- Класс защиты блока управления: IP67.
- Класс защиты исполнительного устройства: IP68.
- Макс. мощность: 5500 Вт.
- Потребляемая мощность: 5500 Вт.
- Рабочее давление: 55–120 бар.
- Тип привода: гидравлический.
- Тип монтажа: встроенный.
- Толщина стенки выдвижного цилиндра: 6 мм.
- Циклов/час: 350.
- Нагрузка на ось: 40 т.
- Напряжение электропитания трехфазного тока (50 Гц): 380 В.
- Отделка верхней части цилиндра: нержавеющая сталь.
- Совместимость с CAME Connect: только управление.
- Дополнительная комплектация по функции обогрева и резервирования: предусмотрены системы подогрева масла и электроники, а также возможность подключения платы аварийного питания с аккумуляторами для работы при кратковременном отключении электропитания.
- Опционально: экстренное поднятие боллардов за 1–1,5 секунды (EFO - Emergency Fast Operation).
- Пусковой/управляющий пост: кнопочный пост в комплекте со степенью защиты IP67, включает три кнопки для подъема, опускания и остановки, кнопку аварийной остановки и кнопку быстрого подъема с функцией EFO (опция).
- Индикаторы: светодиодная индикация и светоотражающая лента на столбах.
Применение

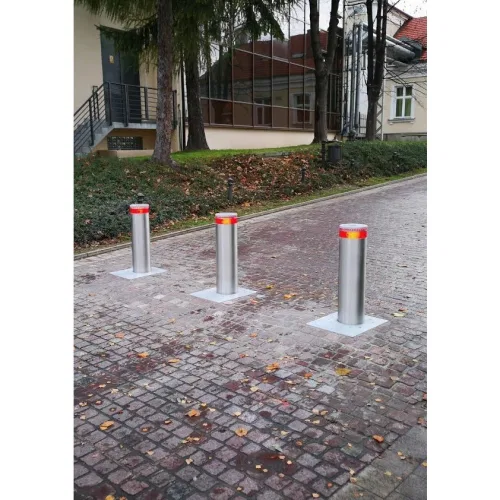

Комплект на основе автоматического болларда TBD применяется для организации управляемого доступа и безопасного регулирования проезда транспортных средств. Система подходит для объектов, где важна работа при низких температурах и где требуется стабильное выполнение циклов подъема/опускания в автоматическом режиме, а также возможность ручного управления при сбое питания. При корректной настройке управления комплект можно интегрировать с системами автоматизации зданий и безопасности (в том числе с пожарной сигнализацией и СКУД) для синхронизации режимов работы.
Технические характеристики TBD-220H60-5-110000011100
Безопасность, стандарты и сертификация
- Класс защиты блока управления
- IP67
- Класс защиты исполнительного устройства
- IP68
Идентификаторы товара
- Артикул
- TBD-220H60-5-110000011100
Логистика
- Параметры логистики
- Единица измерения: шт; кратность упаковки: 1
Монтаж, установка и крепление
- Длина кабеля и рукава высокого давления в комплекте
- 10 м
- Длина рукава высокого давления в комплекте
- 10 м
- Тип монтажа
- встроенный
Ограничения
- Поддержка работы при отключении электропитания
- болларды сохраняют прежнее положение (по умолчанию); для опускания требуется аварийное питание (опция HPU-DCMB)
Технические характеристики
- Время опускания
- 2,5-6 с
- Время подъема
- 2,5-6 с
- Нагрузка на ось
- 40 т
- Рабочее давление
- 55-120 бар
- Тип привода
- гидравлический
Функционал и возможности
- Звуковой сигнал
- есть, во время подъема и опускания
- Опция подключения аварийного питания с аккумуляторами
- возможна для работы при кратковременном отключении электропитания
- Режим ручного управления
- возможен при сбое питания/обслуживании с ручным насосом и ручным клапаном
- Экстренное поднятие (EFO)
- опция, за 1-1,5 секунды
Цвет и внешний вид
- Отделка верхней части цилиндра
- нержавеющая сталь
- Светодиодная индикация и светоотражающая лента
- есть, на столбах
Электрические характеристики
- Макс. мощность
- 5500 Вт
- Потребляемая мощность
- 5500 Вт
Назначение и классификация
- Серия
- TBD Traffic Regulation
Размеры и физические параметры
- Высота выдвижного цилиндра
- 600 мм
- Диаметр выдвижного цилиндра
- 220 мм
- Масса
- 690 кг
- Толщина стенки выдвижного цилиндра
- 6 мм
Питание
- Напряжение электропитания трехфазного тока
- 380 В (50 Гц)
- Система обогрева
- в комплекте предусмотрены системы подогрева масла и электроники (HPU-HTRO, HPU-HTRC)
Комплектация
- Клапан аварийного опускания
- в комплекте
- Кнопочный пост управления
- в комплекте, степень защиты IP67; три кнопки (подъем/опускание/остановка) + кнопка аварийной остановки; опция EFO включает кнопку быстрого подъема
- Количество боллардов в комплекте
- 5 шт.
- Шкаф управления с рукавом высокого давления 10 м
- в комплекте
Эксплуатация и условия использования
- Диапазон рабочих температур
- -30 °C / +70 °C
- Интенсивность использования
- ИНТЕНСИВНОЕ
- Циклов/час
- 350
Совместимость
- Датчик/управление после проезда
- автоматический подъем после проезда при подключении магнитных петель или аналогичных датчиков
- Подключение к системам автоматизации и безопасности
- подключается к системам автоматизации зданий и безопасности (пожарная сигнализация, СКУД и др.)
- Совместимость с CAME Connect
- только управление
